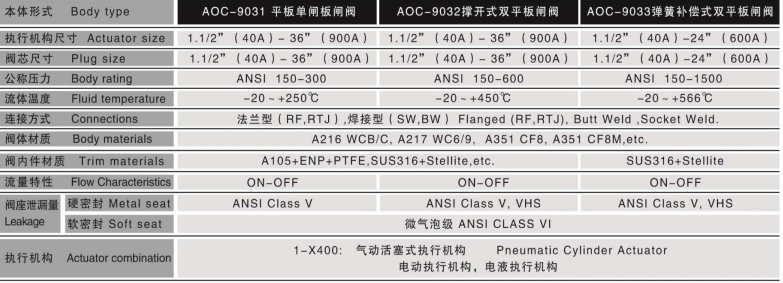

产品属性

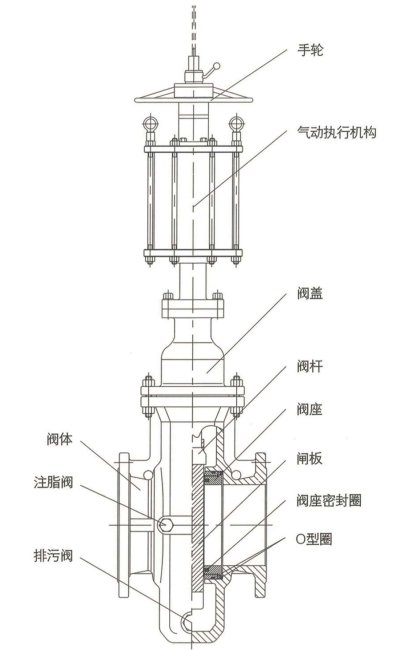

平板单阀板闸阀结构原理与结构特点

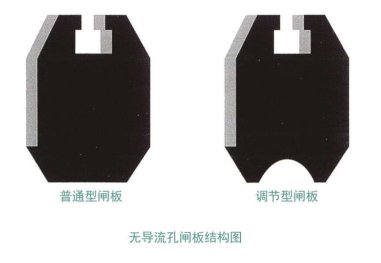

无导流孔结构特点
● 闸板不带导流孔，阀门结构紧凑、体积小、重量轻。
● 闸板可设计制造成V形、半圆形、五角形通道，使阀门具有调节性能，可任意开度调节，以满足管道系统对流量的要求。
● 两阀座为浮动式，具有软硬复合密封的特点，使用寿命长。当阀门内腔压力异常升高时，浮动阀座可自动将高压泄放排入管道。
● 阀体外部两阀座处设有注脂阀，当阀门使用过程中由于密封副磨损发生泄漏时，可通过此处注入密封脂，防止阀门泄漏。
● 阀体下部设有排污阀，可排放阀门内部积存的污物。

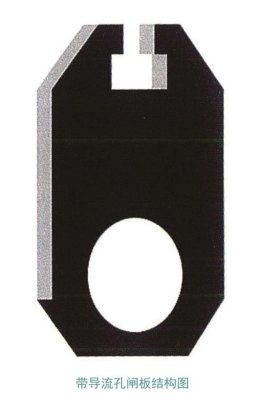

带导流孔闸板结构图
● 阀门全开时，闸板导流孔与阀体通道形成直管段，可直接用介质进行吹扫。
● 闸板开启或关闭行程中阀座始终与闸板接触吻合，软阀座在闸板运行过程中能够自动刮除闸板上的杂质，因此平板闸阀液适用于带悬浮颗粒、纤维的介质；且阀座密封面不会受到阀体热变形的损坏。
● 两阀座为浮动式，具有软硬复合密封的特点，使用寿命长。
● 当阀门内腔压力异常升高时，浮动阀座可自动将高压泄放排入管道。
● 阀体下部设有排污阀，可排放阀门内部积存的污物。
